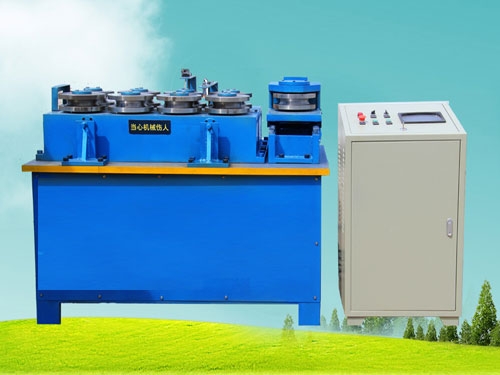

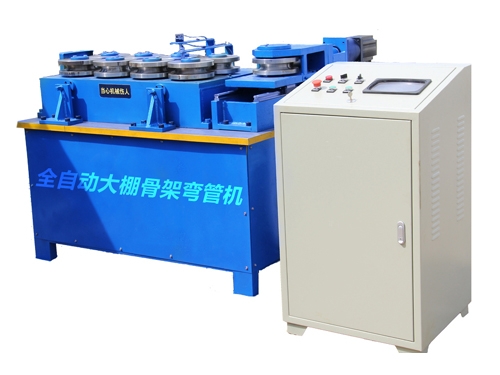

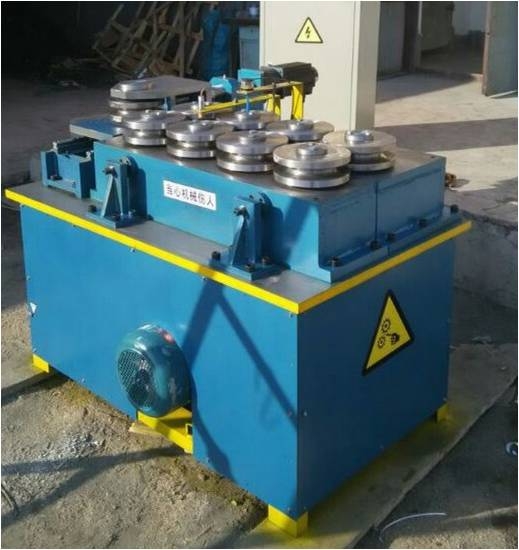

大棚管彎管機使用說明書

瀏覽次數：7117     時間：2016-05-09

大棚管彎管機使用說明書：

衷心的感謝您選用本公司產品！

本手冊包含產品的安全提示，技術指標，功能操作等方面的內容。為了使本產品長期保持良好工作狀態，請您在使用前認真閱讀本操作手冊，并妥善保存，以備隨時查閱。

由于本產品的技術更新、功能加強與品質提升，可能導致本操作手冊與產品實物存在部分差異，屆時敬請諒解。

未經本單位授權，不得轉載與復制本套操作系統和程序內容。

產品主要特點：

一，整機優質設計，抗干擾能力強，使用環境廣泛。操作方便，性能穩定,工作效率高等特點，是蔬菜大棚制造加工行業的理想設備。

二，高速的計算處理速度和國內先進的解算方案。由變頻電機做動力源，減速機輸出力，齒輪傳動。卷彎速度可通過變頻電機轉速來任意調節。卷彎直徑的大小由伺服電機調解完成。

三，簡單輸入，操作人性話，做多支持8段彎弧半徑，可彎橢圓管，方管，圓管，幾字型鋼等多種型材。

1、大棚管彎管機安全提示

①   大棚管彎管機-使用環境

確保在符合本產品技術指標的環境下使用。

禁止本產品在潮濕的環境或陰雨天戶外作業。

禁止在帶電時打開電箱。

②   大棚管彎管機-免在過熱環境下使用

避免本產品在過熱環境下工作，以獲得更好的工作性能與使用壽命。

避免陽光直射操控箱體上。避并保持電箱通風良好。

③   大棚管彎管機-配電箱接地保護

本產品內部有弱電信號控制，安裝時應與強電或強磁感應隔離開。

為防止電擊事故造成人身傷害，并使控制系統與強干擾源隔離，請務必將本設備接地連接，要求接地電阻小于4Ω。

④   大棚管彎管機-設備供電

上電前，請確保輸入的電源電壓正確并無缺相現象。如電壓波動超出允許范圍，請更換穩定電源。

⑤   其他事項

應由具有相應專業知識、并能安全操作的人員負責本產品的安裝配線與維護。

本冊遺漏安全事項，應遵照相關安全操作規程和標準執行。

2、大棚管彎管機技術指標

①   電源要求

本設備為標準工業動力電380V

②   連接方式

三相進線分別接A\B\C 接線端子  零線接N端子

接地線為PE

電機輸出線分別接U\V\W

信號線標準插頭出廠已經設置好，請用戶自行對準方向連接。

③   部件工作電壓

PLC運行電壓：AC220V

伺服控制電壓：AC220V

觸摸屏工作電壓：DC24V

3、大棚管彎管機按鈕功能

【伺服-自動\手動】指伺服的工作方式：

（1）當選擇手動位置時：

【伺服點動正轉】【伺服點動反轉】可手動控制伺服的工作。

（2）當選擇自動位置時，伺服自動運行，平時工作是自動模式。

【進料-正轉\反轉】控制進料電機的，前進和后退。

當打到前進位置時，【伺服-自動\手動】在自動位置時，伺服開始尋原點，然后按照設定程序自動工作。

【急停】緊急情況按急停，立即停止。急停復位后，如果是自動工作模式，需要把停止時未走完步驟走完。

4、大棚管彎管機觸摸屏操作

觸屏操作界面

【主窗口】（運行界面）

通過右側數據可清楚的觀察到：

窗口界面選擇：可跳轉到【伺服設置】、【變頻設置】、【調試窗口】

【彎管機】現在的運行狀態，速度，位置。及時準確的判斷運行是否正常。


【變頻設置】（變頻進給量設定）

主要功能：設定變頻進料的長度。



【進料輪圓周】指驅動輪轉一圈，管材前進的距離。

【段1距離】指測量點到伺服凹輪中心點距離。這個也是可以彎管的zuì小起始距離。特別說明：這個距離不是彎管的第 一段距離，第 一段距離需要減去測量點到凹輪中心點的差值。



單擊【數據選擇】

可查看左側【管型1】、【管型2】、【管型3】、【管型4】等當前數值設置





單擊【確定】數據裝入PLC。



單擊【編輯配方】



可【增加】、【刪除】、修改數據等。在數據處單擊就可直接修改數據。單擊【保存】數據保存完成。單擊[退出]返回



右側【伺服參數】在這里指作為顯示用。



【伺服設置】窗口

主要功能：設定伺服運行位置及速度，決定彎管的弧度。極限位置為100(絲杠長度決定)



通過【距離數據選擇】、【速度數據選擇】【數據設定】可修改伺服的距離和速度。注意：速度設定需要相應權限不建議經常修改。

（1）【距離數據選擇】

當點擊【距離數據選擇】會出現下邊的距離選擇窗口，可在左邊的【60管1】、【60管2】、【80管1】等直接選擇相應已經設定好的數據。按【確定】鍵就選擇好了數據。



也可選擇【編輯配方】



編輯修改配方數據。數據修改完成后單擊【保存】退出。

（2）【數據設定】

***當數據修改完成后，必須按【數據設定】鍵才能把數據設定到PLC中。

（3）【速度數據選擇】

需要在【調試窗口】登陸后，才可以修改。出廠沒有設置密碼是空的。

出現【用戶登錄】畫面，單擊【確定】登錄完成。如果有密碼需要修改密碼。





登陸后修改方式同【位置數據修改】，可添加修改等多種操作。也可分步設定不同的速度。對應每步距離可設定單獨的速度。

窗口4



（1）   按鈕及接近開關，用來在安裝的時候確認是否完好。

（2）   【登錄用戶】【退出登錄】【修改密碼】【用戶管理】用來設置權限。







參數說明：

用戶只需要選擇【變頻數據】中的【數據選擇】及【伺服設置】【距離數據選擇】即可，系統會自動計算伺服的進給量，對于直線行走部分只需在【配方】里面輸入0即可，此時伺服不動作。



本設備為自動運行系統，當工件成型完成后，自動進入待機狀態，等待下一根管材的加工。





常見故障解決處理方案

1、上電后系統不運行

檢查各連接線和信號線連接是否正常，檢查各開關的動作是否正常，PLC的指示燈是否正常，（正轉、停止、反轉）旋鈕是否在正轉位置。

2、尺寸誤差嚴重

檢查物料感應的光電開關接觸是否良好，檢查管材表面是否有凹陷部位，觀察物料感應開關距物料的距離是否超過3mm的檢測范圍，檢查數據是否輸入正確。

3、伺服電機不動作

檢查伺服的連接線是否連接良好，檢查伺服驅動器和PLC之間的信號連接線是否連接良好，查看伺服驅動器LED數碼燈是否閃爍，是否有報錯信息出現，如有閃爍報錯信息，請關掉伺服控制的電源，待過10秒后重新啟動伺服系統。

4、傳動電機不動作

檢查電機接線和控制線連接是否良好，檢查變頻器的LED數碼燈是否閃爍，若有請關閉主電源待10秒鐘后上電運行，如還未解決，請將報錯信息記錄下來并聯系本廠家。

5、當系統進入工作模式后，非正常停車后。

在將旋鈕打到正轉后，系統需要把上次未走完步數走完，建議空轉一次。如實在必須工作，可考慮停止電源一次（不建議經常這么操作）。

6、變頻器參數

本設備共設3段工作速度。

速度1：空轉及上料速度。P2.13，建議設成40.00

速度2：彎管工作速度。P2.14，建議設成30.00

速度3：折彎速度。P2.15，建議設成0.00

其中當速度3，設成0，系統可變成分步工作模式。

未盡事宜請多諒解，再次感謝您使用本產品！
